Что такое выгрузка данных из тахографа и с карт водителя

Дело в том, что любой желаемый тахограф не подойдет, и следует выбрать тот, который должен быть по закону.

Поэтому разберемся, что нужно знать о тахографе АТОЛ Drive 5 в 2023 году, и действительно ли его характеристики подходят для использования в Российской Федерации.

Общие сведения

Тахограф используется водителями и требуется властями для того, чтобы минимизировать количество аварий, происходящих именно по вине людей, управляющих транспортом.

Такой прибор отслеживает скоростной режим, фиксирует время работы и отдыха, и конечно может показать маршрут, который ехал автомобиль путем парной работы с ГЛОНАСС.

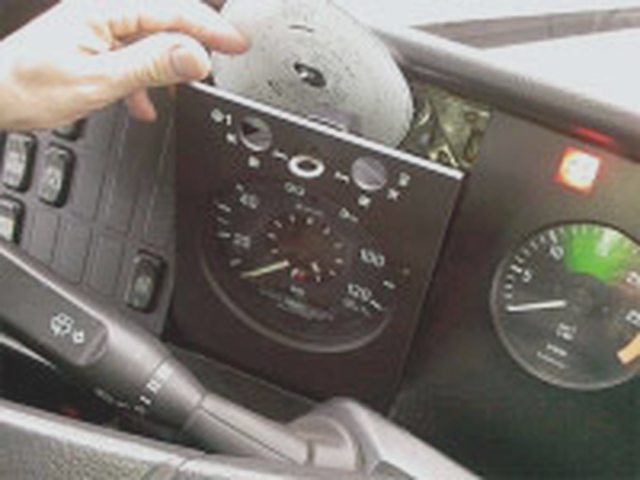

Тахографов существует несколько видов — это аналоговые варианты, которые работают с помощью стрелок и цифровые, которые выглядят как магнитола.

АТОЛ Drive 5 относится к цифровым тахографам, а значит удовлетворяет основному требования российского законодательства.

Но в целом, также закон требует наличия блока шифрования СКЗИ, который помогает защитить информацию от вмешательства, это обеспечивается как пломбой, так и специальным методом защиты данных.

Снять информацию с тахографа может либо контролер, либо представитель руководства водителя, у которых есть специальные карты, дающие доступ к накопителю информации.

Основные термины

Чтобы разобраться в том, что такое тахограф в принципе, и чем АТОЛ отличается от других подобных приборов, следует для начала ознакомиться с терминологическим набором.

Он позволит не только более свободно ориентироваться в ассортименте тахографов, но и даст возможность выбрать конкретные характеристики техники.

В чем его функции

Как уже было описано, главной функцией тахографа является полное отслеживание режима эксплуатации автомобиля и работы водителя.

В частности, этот прибор позволяет получить такие данные, как:

• скорость движения и происходившие нарушения скоростного режима;
• маршрут движения;
• сколько времени водитель отдыхал, а сколько провел за рулем;
• кто управлял автомобилем во время поездок.

Правовая база

Оборудоваться тахографами автомобили должны согласно Приказу Министерства транспорта Российской Федерации «Об утверждении порядка оснащения транспортных средств тахографами».

В нем прописано, какие именно транспортные средства должны оборудоваться приборами учета, а также до какого времени необходимо заменить не соответствующие требованиям тахографы.

Кроме того, оговаривается и ситуация, в которой разрешено использование тахографов европейского предназначения.

А вот если тахографа нет, либо он неисправен или есть какие-либо другие примеры нарушения требований касательно использования приборов, полагается наказание.

Оно прописано в статье 11.23 Кодекса об административных правонарушениях Российской Федерации и предусматривает штраф как для водителя, так и для должностного лица, ответственного за состояние автомобиля.

Также сказано о том, что проверять наличие тахографа и правильность порядка его использования может сотрудник ГИБДД, ведь у него есть все необходимые полномочия для этого.

Особенности данной модели

Тахограф АТОЛ Drive 5 предназначен для использования в условиях России и идеально для этого подходит, так как внесен в перечень техники, которая разрешена для использования Росавтотрансом.

Произведенный в России, этот прибор не уступает европейским аналогам по уровню надежности и удобства использования.

Кроме того, установить такой прибор вполне возможно как на отечественные автомобили, в которых преобладают аналоговые приборы учета скорости, так и на зарубежные, в которых иногда могут устанавливаться цифровые спидометры.

Фото: тахограф АТОЛ Drive 5

Отличается этот тахограф от конкурентов по рынку в первую очередь тем, что имеет возможность интеграции с другими техническими устройства.

К примеру, существует телематический модуль «АвтоГРАФ», который будучи установленным, позволяет скачивать информацию о режиме работы водителя.

При этом есть и другие особенности, которые связаны с конструкцией самого прибора и печатающего узла, возможностью индивидуальной настройки, а также простым обслуживанием.

Процесс установки устройства по инструкции для водителя

Поскольку монтаж самого тахографа осуществляется в специализированных сервисах, то водителю остается только правильно его использовать, и схема подключения тахографа Атол Драйв 5 ему не пригодится.

Процесс загрузки тахографа и его эксплуатации гораздо легче, чем в аналоговых вариантах, но тем не менее имеет свои нюансы.

Для начала нужно понимать, что работа с тахографом может проводиться только при неподвижности автомобиля.

Когда он стоит, следует включить зажигание и установить карту действующего водителя слева, размещая ее чипом вверх, а в правый слот вставляется карта водителя, который будет сменщиком.

Далее вводится пин-код карточки, и прибор предлагает либо ввести вручную информацию о деятельности водителя в моменты, когда карта не была вставлена, либо отказаться от этого.

К примеру, таким образом можно ввести длительность отдыха или прочей деятельности, отобразив это в отчетах.

Далее на экране появится информация о том, сколько водителю осталось работать до перерыва, а также можно узнавать о текущем времени или скорости.

Для распечатки отчетов потребуется бумага, для того, чтобы ее вставить, необходимо потянуть за специальную ручку на крышке механизма печати.

Нужно ли менять аналоговый тахограф на цифровой в 2023 году смотрите в статье: аналоговый тахограф.

Какова цена тахографа Меркурий Та-001, читайте здесь.

Далее бумага вставляется в лоток, чтобы конец ленты был сверху и отматывался от водителя. Далее крышка закрывается таким образом, дабы свободный конец бумажной ленты попал в щель, создавшуюся между крышкой и корпусом.

Теперь прибор готов к работе и можно ехать, поскольку техника работоспособна и нарушения в себе не несет.

Технические характеристики прибора

Атол Drive 5 имеет определенные характеристики, которые выделяют его из ряда других тахографов.

В первую очередь это потребуется самим водителям, ведь они подбирают такой тахограф, чтобы он удовлетворял всем нормам законодательства.

Поэтому при выборе этой техники следует основываться на следующих характеристиках:

Необходимость калибровки

Как и процесс установки, калибровка выполняется только в специализированных сервисах, имеющих соответствующее разрешение на деятельность.

Ведь если неправильно ввести данные, то прибор вполне может демонстрировать далее ошибочную информацию и работать с проблемами.

Калибровка в целом проводится раз в три года при условии, что в тахографе установлен блок СКЗИ, но вне очереди такую настройку тоже нужно проводить.

Так, если в автомобиле был произведен ремонт коробки передач или самого тахографа, был заменен один из компонентов цельной системы или на датчике и корпусе прибора нет пломб, то следует обязательно откалибровать устройство.

Даже замена колес будет поводом для калибровки, как и повышенный износ покрышек.

Видео: установка данной модели

Какова цена тахографа АТОЛ Drive Smart с СКЗИ

Тахограф АТОЛ Drive 5 предлагается большим количеством официальных партнеров производителя, и в зависимости от комплектации цена различается.

Так, стандартная будет стоить 33 тысячи рублей, а GSM-версия — 37 000 рублей. Сюда же следует добавить стоимость расходников, вроде датчика скорости, спидометра и проводов, которая имеет размер около 15 тысяч рублей.

Монтаж и калибровка прибора обойдутся в 12 тысяч рублей. АТОЛ Drive Smart с блоком криптографической защиты информации предлагается в среднем за 33-34 тысячи рублей.

Стоимость установки и калибровки будет примерно схожей с моделью Drive 5. Соответственно, тахограф Атол Drive 5 цена с установкой составит около 50 тысяч рублей.

Есть ли нюансы данного устройства

У этого устройства конечно есть ряд преимуществ, которые выделяют его из ряда других технических средств.

Прежде всего, блок СКЗИ и питания менять достаточно просто, ведь для этого есть отдельная крышка.

В отличие от других тахографов, в которых требуется разбирать корпус целиком, отдельная дверца — это достаточно здравая мысль.

Кроме того, благодаря слоту расширения, тахограф может получить дополнительные функции, к примеру начать контролировать расход топлива или другие параметры.

Печатающий механизм тахографа тоже на высоком уровне, ведь благодаря ему можно не только быстро менять бумагу, но и без задержек выводить данные.

Его скорость печати является одной из самых высоких на рынке, как и надежность. Разъем FAKRA позволяет подключить антенны либо GPRS, либо GPS/ГЛОНАСС, таким образом обеспечивается высокая устойчивость антенн и поддержка быстрого соединения.

Какие правила заполнения путевых листов в 2023 году

Можно ли оформить автомобиль на несовершеннолетнего ребенка в 2023 году, читайте здесь.

Хотите узнать, какие разрешены законом детские удерживающие устройства для автомобиля, смотрите здесь.

Поскольку на данный момент тахографы являются обязательным оборудованием для установки в коммерческий транспорт, нужно разбираться в их типах.

На рынке присутствуют варианты с разными блоками и характеристиками, но следует знать, что отечественный производитель сейчас мало отличается от зарубежного.

Поэтому устройство под названием АТОЛ Drive 5 может стать не только прибором учета в автомобиле, но и небольшим бортовым компьютером, если использовать дополнительный разъем максимально продуктивно.

Современная модель тахографа отечественного производства разрабатывалась с оглядкой на мировой опыт тахографии с точным соблюдением требований российских законодательных сводок, регулирующих данное направление.

Устройство полностью адаптировано к эксплуатации в условиях жарких степей или крайнего севера. Диапазон его функциональности находится в пределе от — 40 до + 70С.

Модификации

Компания «Атол Драйв» занимается производством и реализацией тахографов в 2014г. Документы? На текущий момент в линейке продукции находится всего 2 модели, активно применяющихся на автомобилях и автобусах. Модели «Drive 5» и «Drive Smart» полностью соответствуют Приказу Минтранса № 36 от 13.02.2013г. «Об утверждении требований к тахографам… » регулирующему данные условия.

Исходя из этого, они внесены в перечень устройств, установка которых допускается по решению ФБУ Росавтотранс. В данном списке они находятся на 6 и 9 позициях (rosavtotransport ru/ru/activities/tachograph-control-ru/equipment-info/tachograph/). Разновидности «Атол Драйв 5» заключаются в возможности интеграции дополнительного модуля.

«MT-700 Atol StdOpen» является навигационным элементом, позволяющем предавать некоторые сведения в онлайн режиме:

1. Географическое расположение ТС в пути.
2. Скорость движения.
3. Информация об остановках и многое другое.

Такой мониторинг позволяет осуществлять прямой контроль, осуществляемый диспетчером. Достигается такой результат путём подключения трекера к GSM модему и специального программного обеспечения, разработанного непосредственно для модуля.

В дальнейшем, система не требует дополнительных настроек и доработок. Функционал обеспечивается открытым протоколом Wialon. Все полученные сведения сохраняются на облако, что позволяет не создавать собственный сервер

Технические характеристики прибора

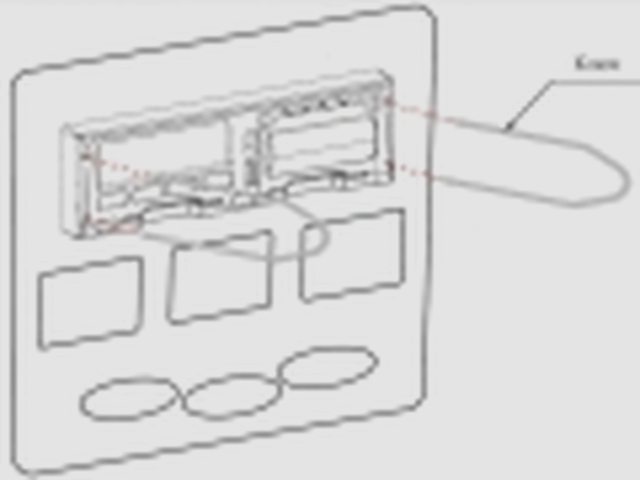

Тахограф устанавливается в отсек, предназначенный для штатной магнитолы или нишу, сделанную именно для этих целей. В противном случае установка возможна в короб для «Атол Drive 5», изготавливающийся для этих целей.

Изъятие осуществляется извлечением 2 ключей, которые вставляются в гнёзда на передней панели одновременно, как это показано на фото выше.

Внешний вид прибора имеет свои уникальные отличия, не свойственные российским и импортным аналогам:

1. Корпус из металла.
2. Дверца отделения для установки криптографического блока (СКЗИ).
3. Участок пломбировки отделения для установки СКЗИ.
4. Пенал для установки дополнительных модулей.
5. Участок пломбирования отсека для дополнительных модулей.
6. Крышка отсека для батареек, резервного питания.
7. Участок пломбировки батарейного отсека.
8. Крышка отсека принтера для замены бумаги.
9. Дисплей.
10. Первый картоприёмник.
11. Второй картоприёмник.

Отличием от других модификаций является наличие крышки отсека с резервным питанием, расположенной в верхней части устройства. Здесь для замены элементов нет необходимости вскрывать корпус и нарушать другие пломбы.

Лицевая часть производителем разделена на 12 отдельных элементов, выполняющих определённые функции:

1. Дисплей.
2. Участок пломбировки лицевой панели.
3. Гнездо для калибровки и выгрузки данных с карты.
4. USB разъём.
5. Клавиша извлечения карты из первого картоприёмника и переключения вида деятельности водителей.
6. Клавиша переключения карты из второго картоприёмника и переключения вида деятельности водителей.
7. Клавиша сброса/ отмены/ возвращения назад.
8. Клавиша перемещения вверх.
9. Клавиша перемещения вниз.
10. Клавиша подтверждения.
11. Отверстия для извлечения устройства из гнезда.
12. Светодиод индикатор.

Задняя сторона выглядит следующим образом:

1. Гребёнка, закрывающая гнездо ABCD.
2. Участок пломбировки гребёнки.
3. Центрирующий шрифт.
4. Пенал для установки дополнительных модулей.
5. Аудиогнездо.
6. Гнездо для подключения антенны GPRS.
7. Гнездо для подключения антенны Глонасс.
8. 2 гнезда для установки SIM карт.

Ознакомиться с техническими характеристиками модели можно в таблице, представленной далее.

Таблица. Технические характеристики.

Описание взято из инструкции по эксплуатации тахографа «Атол Drive 5», размещённой на официальном сайте производителя (atoldrive ru/produkty/drive5/).

Сроки гарантии и эксплуатации

Гарантийный период эксплуатации российского устройства по длительности обязательств производителя перед потребителями превосходит многие современные модификации.

В качестве примера можно привести немецкое устройство «Continental VDO DTCO 3283», на которые предлагается всего 2 года, данный образец имеет 3.

Про установку тахографа на автобус расскажет статья: Установка тахографа на автобус.

Информацию про тахограф КАСБИ читайте здесь.

На сегодняшний день компания «Атол Драйв» предлагает почти 300 авторизованных сервисных центров и более 100 мастерских, занимающихся обслуживанием, настройкой и ремонтом устройств.

Если рассматривать максимальное время без проблемной работы устройств, производитель на своём сайте озвучивает период длительностью не менее 20 лет.

К сведению, проверить эти заверения пока не представляется возможным, так как конкретная модель выпускается всего лишь с 2014 г., как упоминалось ранее.

Цена тахографа «Атол Drive 5»

Купить тахограф «Атол Drive 5» можно несколькими способами. Самым дешевым вариантом приобретения является б/у устройство. Регистрация авто? Однако, такой вариант предусматривает несколько сложностей, решение которых может стать непосильной преградой для владельца.

Несмотря на существенную разницу в цене (от 7 000 до 20 000 руб.) последующее оформление, покупка блока СКЗИ, калибровка, установка и оформление документации может сделать величину намного больше.

Помимо этого, есть реальные шансы стать объектом внимания органов МВД. Такой вариант событий допускается если будет доказано, что прибор краденый.

Если рассматривать покупку нового прибора, желательно выбирать компании из перечня размещённого на сайте ФБУ Росавтотранс.

Следует подчеркнуть, что все действия, связанные с его активацией, калибровкой и получением регистрационных документов могут выполнять только представленные мастерские, имеющие лицензию ФСБ.

Прописано данное условие в:

1. ФЗ № 99 от 04.05.2011 г. «О лицензировании отдельных видов деятельности», в ст. 12 «Перечень видов деятельности, на которые требуется лицензия».
2. Информация дублируется в Постановлении Правительства от 16.04.2012г № 313 «Положение о лицензировании».

Таким образом, после выполнения работ, автовладелец получает ряд документов, подтверждающих законность использования прибора:

1. Сертификат о калибровке блока СКЗИ.
2. Свидетельство о поверке.
3. Штамп с указанием даты осуществления данных действий.

Стоимость устройства на отечественном рынке практически не отличается, а разброс ценовых предложений варьируется в диапазоне от 29 000 до 31 000 руб. без монтажа.

Цена с установкой складывается от оказанных услуг, в среднем это 6 000 — 7 000 руб. сверху к указанной стоимости.

Инструкция

Руководство по эксплуатации тахографа «Атол Drive 5» по версии документа 1.00 от 18.12.2013г, содержит в себе всю необходимую информацию о модели.

Оно раскрывает наиболее востребованные сведения:

1. Описание.
2. Стандартную индикацию.
3. Специальную индикацию.
4. Режимы работы.
5. Режим предприятия.
6. Функции меню.
7. Эксплуатацию и уход.
8. Примеры распечаток.
9. Коды и события.
10. Основные пиктограммы.

Знать весь текст документа водитель не обязан, но уметь выполнять некоторые из манипуляций он должен. Это касается стандартных действий, выполнение которых ему придётся производить по несколько раз в день.

Прежде всего это обращение с водительскими картами и установка значения рабочей смены.

Пошаговый мануал в данном случае выглядит следующим образом:

1. Перед началом работы с устройством, зажигание ТС должно быть включено, а водительская карта вставлена в картоприёмник. Чип при этом должен быть направлен вверх, а движение осуществляться по направлении стрелки, нарисованной рядом, как это показано на изображении. В случае установки карточки во время движения машины, действие отображается в виде ошибки. Ввод второй карты, осуществляется аналогичным способом во второй слот.
2. После ввода карт, на экране появляется запрос индикации, подтверждается она после указания уникального пин-кода.
3. Система подтверждает идентификацию водителя приветствием. На экран выводится приветственное сообщение и фамилия держателя карты.
4. Следующее оповещение отображает время последнего извлечения карты.

После этого дисплей предлагает водителю выполнить ручной ввод следующей деятельности или покажет стандартный режим индикации, показанный этапом № 10 настоящей инструкции.

Следует подчеркнуть, что ручная запись производится в промежутке времени, когда регистрационные действия не выполнялись, то есть в интервале между удалением и вводом карты.

Процедура выглядит следующим образом:

1. Выбор индикации вида деятельности, расположенного в центре дисплея.
2. Затем, установить дату, до которой водитель находился на отдыхе. В случае ошибочного ввода, вернуться к начальным показаниям можно нажатием клавиши возврата. Подтверждение установленной даты и времени выполняется клавишей «Ок». В правой части появляется дата ввода карты.
3. Для редактирования выставленных величин нужно нажать «Ок» в первом окне. После чего на дисплей выводятся указанные ранее сведения. Изменение выполняется нажатием соответствующих клавиш.
4. После подтверждения на дисплей выводится стандартная индикация.

Процесс ручного ввода сведений может быть прерван.

Происходит это при следующих обстоятельствах:

1. Такое оповещение появляется в случае паузы между нажатием кнопок более 30 сек.
2. При начале движения ТС.
3. В случае отправления запроса на изъятие карты.

Помимо знания того, как пользоваться и как распечатать контрольную ленту, водителю рекомендуется знать и понимать распиновку возможной индикации при неисправностях устройства.

Тахограф оповещает пользователя об этом рядом следующих действий:

1. Моргание подсветки дисплея, с переключением на красный цвет.
2. Загорается светодиодная лампочка, расположенная в левой части передней панели.
3. Встроенный динамик, установленный там же, издаёт частый звуковой сигнал.

Отключить данное оповещение можно следующим образом:

Поэтому, ожидаемая грузоперевозчиками новая модификация без модема СКЗИ, предназначенная для осуществления международных перевозок аналогично «Драйв 5» должна быстро зарекомендовать себя с положительной стороны.
