В экстренном порядке, когда сбои произошли в пути, либо вдалеке от цивилизации, нудно уметь и самостоятельно ремонтировать такие системы.

Для этого понадобится знать, как устроены ксеноновые фары хотя бы в общих чертах, а также, какие материалы и приспособления будут нужны для ремонта оборудования.

Что представляет собой

Блоком розжига или автомобильным балластом называют — пусковое приспособление, запитывающееся от высоковольтного напряжения, чтобы создать искру для осветительных газоразрядных ламп и фонарей в наружном освещении автотранспортного средства.

Без этого устройства никакая лампа на ксеноне долго не прослужит, а точнее, она практически сразу же выйдет из строя, либо вовсе не станет зажигаться.

Каждому источнику освещения полагается один балласт, чей принцип работы заключается в следующем:

1. Чтобы зажглась газовая смесь (ксенон) в колбе необходима искра, создающая внутри колбы электродугу.
2. В машине подача напряжения на фонари напрямую составляет 12 В, а для зажигания газоразрядной лампы потребуется 30 КВ (иногда даже — 50КВ, в зависимости от типа лампы).
3. Напряжения для горения лампы нужно гораздо меньше — уже 25,30,55, 80 В (опять же, все зависит от типа самого светильника).
4. Вывод — высоковольтного тока понадобится исключительно только для искры, подающейся на преобразователь электротока.
5. Блок розжига как и служит таким преобразователем тока. Принимая высокое напряжение в виде короткого разряда, балласт использует искру для преобразования в колбе дуги.
6. От электрической дуги зажигается газ и подает свечение определенной интенсивности (дальность светового пучка), цвета, яркости.

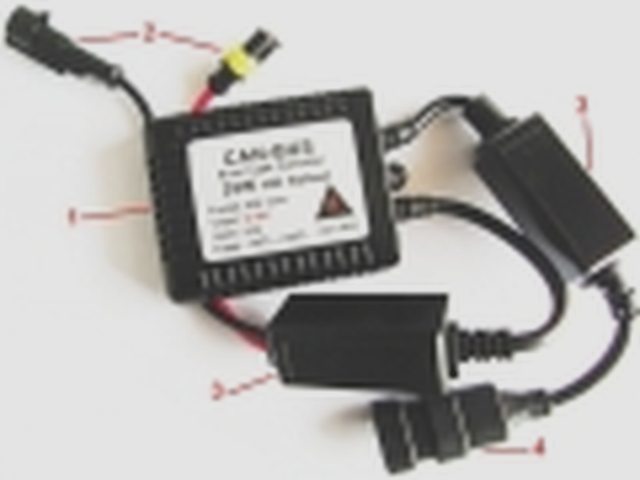

В комплект балласта входит следующее:

1. Непосредственно коробочка самого блока с внутренней микросхемой и другими деталями.
2. Провод, блок и разъем для высоковольтного питания.
3. Провода и контакты для лампы.
4. Разъем питания блока

Внешне блок выглядит в виде компактной коробочки, установленной рядом возле подсоединений фар, либо на саму лампу, смотря какая модель комплекта.

Сейчас уже многие используют балласты Slim — нового поколения устройства, которые по размеру меньше ладони. Крупногабаритные конструкции применяются реже, хоть и относятся к типовым стандартным блокам.

Корпус конструкции прорезинен специальным материалом, который, как герметик, изолирует установку от влаги и иных вмешательств.

С одной стороны блок подключается через специальные разъемы к электрике бортовой системы общего электропитания.

С другой стороны, два провода подают высокое напряжение непосредственно ксеноновой лампе (на одну лампочку — два контакта).

Чтобы понять, например, почему не зажигаются лампы, достаточно проверить, насколько крепко «сидят» контакты.

Зачастую проблемой может быть их ослабленность в результате долгого использования частой тряски авто при движении по неровным дорогам.

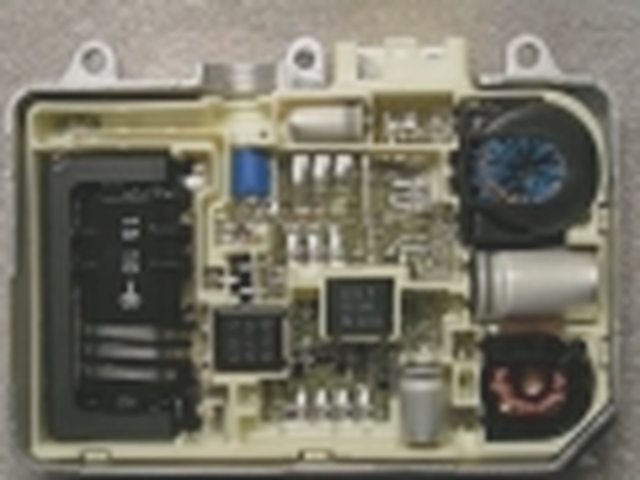

Внутренне устройство блока состоит из таких деталей:

• микросхема с транзисторами;
• конденсаторы;
• часть балласта принимающего высоковольтное напряжение;
• часть балласта, принимающая «выпрямленный» ток на обмотку;
• разрядник («искровик»);
• трансформатор («игнитор») или катушка;
• силовые ключи на транзисторах (биполярных либо полевых);
• выпрямительные диоды.

Причины возможных неисправностей

Вот основные причины, которые часто могут встречаться при неисправностях блока розжига ксенонового освещения в автомобиле:

1. Перемерзшая или полопавшаяся изоляция на электропроводке системы может привести к короткому замыканию, когда на оголенные участки проводов попадает влага, ворс, либо пыль.
2. Коррозия или спайка электропроводки, возникшая после окисления некоторых компонентов. Такие элементы отходят от места припоя и могут вылетать из них.

   Случается такое из-за некачественной сборки конструктивов балласта, либо из-за постоянного попадания влаги, пыли внутрь, под корпус.

3. Перегорел транзистор. Обычно в таких случаях от блока розжига исходит характерный запах чего-то сгоревшего (пластика, металла), а при тестировании прибор не показывает активность транзистора. Внешний вид транзистора обычно вздутый.
4. Если фонари начинают мигать или не зажигаются совсем, то это верный знак нарушенной целостности корпуса блока, его герметичности. Кислород вместе с влагой, пыль, продукты сгорания, мазут — все это, попадая внутрь, выводит устройство из строя.
5. Сигнал управления контроллером пропадает тогда, когда в трансформаторных обмотках замечен «пробой» (то же самое касается и умножителя).
6. Выпадение деталей из-за ржавчины.
7. Отсутствует сигнал управления, который должен исходить от контроллера.

Сгоревший трансформатор, транзисторы, резистор, либо нарушенная целостность герметика блока — почти во всех случаях, это основная причина поломки блока розжига.

Как поставить ксенон на мотоцикл, разъясняется в статье: ксенон на мотоцикл.

Что лучше и надежнее — ксенон или светодиоды, читайте здесь.

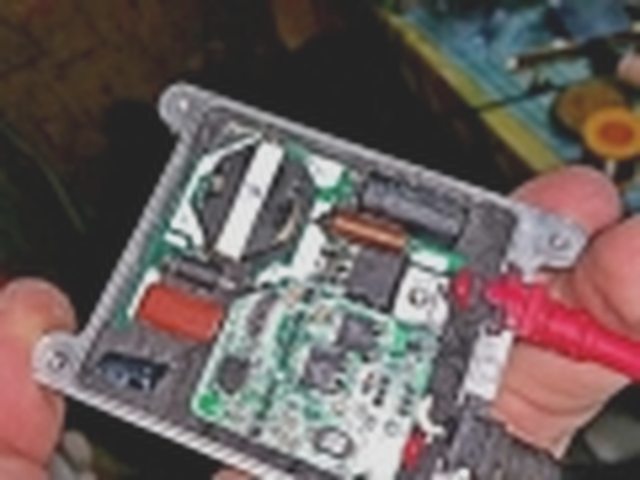

Как самому произвести ремонт блока розжига ксенона

Сначала проводят диагностику, а не замену блока розжига, если водитель заподозрил в нем что-то неладное.

В процесс правильного определения поломки входит следующее:

1. Если блок сгорел, то обязательно будет исходить от него характерный запах горелых деталей.
2. Если есть универсальный осциллограф, то можно проверить сигнал на входе и выходе. Отсутствие сигнала обозначает выход из строя детали.
3. Транзисторы (их может быть 4 шт.) проверяют специальным измерительным прибором — мультиметром.
4. Проверить можно еще и резисторы — когда они в порядке, их мощность составляет не меньше 5 Вт.

Для того чтобы блок розжига диагностировать и отремонтировать необходимо всегда иметь под рукой:

• прорезиненные перчатки;
• тестер;
• паяльник с расходным материалом;
• отвертка.

Способы ремонта блока розжига, предлагаемые специалистами авторемонтных мастерских:

1. Обезжирить, «промыть» всю микросхему ацетоном, спиртом. Это поможет избавить плату от налипшей ржавчины, её подтеков, если на неё попадала влага.
2. В случае, когда «промывка» не помогла, убирают герметик, которым залиты внутренние детали бока, и перепаять контакты, пришедшие в негодность.

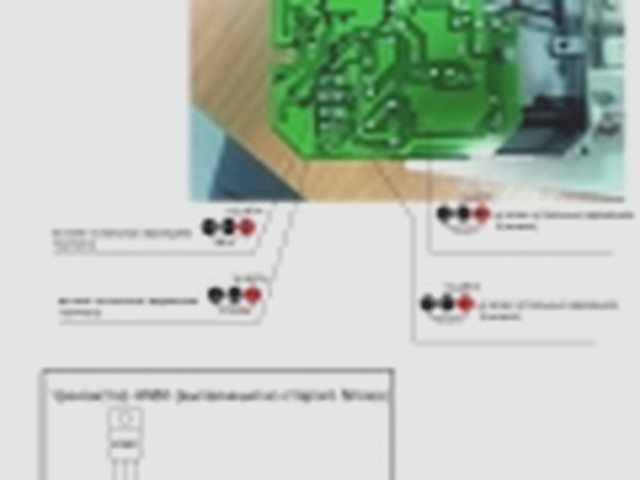

3. Если вышли из строя транзисторы, тогда нужно будет покупать новые (полевые) и впаивать на место старых вариантов.

   Старые элементы выпаиваются из микросхемы. Их видно невооруженным глазом — транзисторы слегка вздулись, видны подтеки жидкостей, ее засохшие остатки.

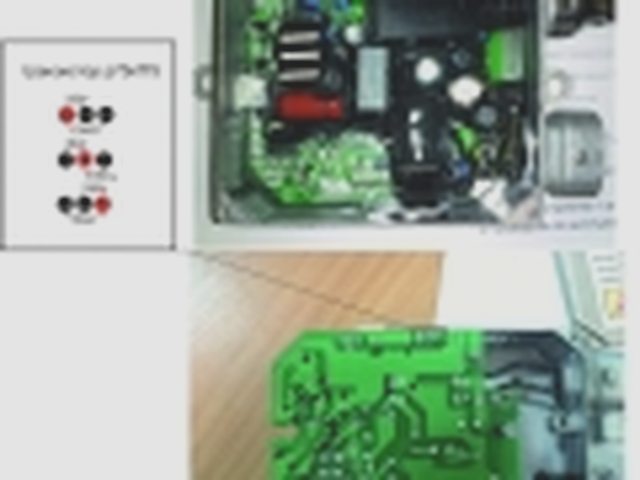

4. Допускается штатные транзисторы заменять на экземпляры марки 4N60. Цена вопроса при этом будет составлять всего лишь 45-50 руб., что существенно дешевле, чем покупать новый блок розжига.
5. Возможно, флюс порозовел в местах герметизации. В этом нужно убрать все его остатки, устранить все розовые пятна и пропаять герметиком основу изоляции всего блока.

   После чего попытаться подключить к лампе и проверить исправность блока — он должен дать для лампы искру.

6. Если все вышеприведенные меры не помогли, тогда опять надо искать сгоревший транзистор. Потому как часто проблема именно в них.
7. После того как блок налажен и его работа проверена, микросхему нужно залить парафином. Тогда в нее не будет попадать влага и прибор дольше прослужит.

В некоторых случаях придется проверять сопротивление на таких участках микросхемы, где находится транзистор, и не один. Поэтому защитную крышку придется снять, чтобы видны были все части внутреннего устройства балласта.

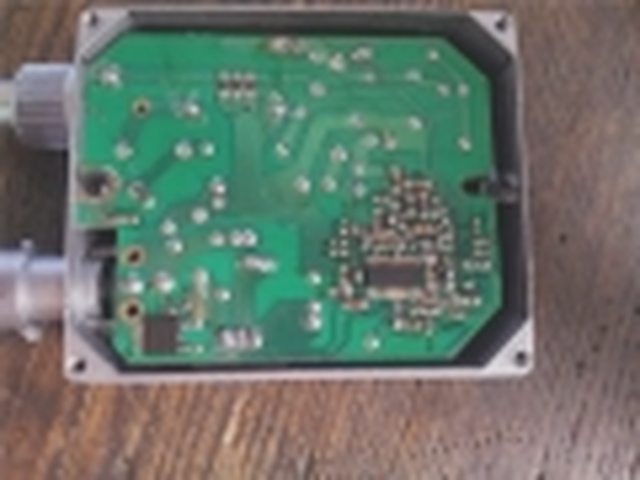

Транзисторы выпаиваются из старых микросхем (на оборотной её стороне) и впаиваются новые.

Замена устройства

Когда пайка транзисторов или других контактов на микросхеме не помогла, блок все равно не функционирует, тогда придется покупать новый его экземпляр.

Найти лучше всего точно такой же блок, либо универсальный, но в любом случае разъемы проводов, входящих в комплект, обязательно должны подходить под «приёмщик» ламп.

Для замены нужны следующие приспособления и детали:

• отвертка;
• прорезиненные перчатки;
• исправный (новый) блок розжига;
• исправные (возможно, новые) лампы ксенонового освещения, подходящие к блоку.

После приобретения нового блока и при необходимости поставить его самостоятельно на место прежнего, нужно следовать определенному алгоритму действий:

1. Сначала следует отсоединить клеммы плюсовые на аккумуляторе авто.
2. Потом нужно открыть блок предохранителя, чтобы проверить исправность элемента, который отвечает за подачу наружную оптику авто. Медкомиссия на водительские права? Если замечено, что он вышел из строя (сгорел), его следует заменить.
3. Потом нужно проверить всю электрику, которая поводит ток к фарам (соответственно, и к балласту при наличии ксенона в освещении). Все провода и контакты должны были целостными, крепко подключенными.

   Здесь проверяются и переходники в фарах, если система устанавливалась своими руками (не штатная, не заводская).

4. После всех проверок на исправность, подсоединяем провода от блока к основному питанию электрики авто, а также к каждой лампе путем присоединения клемм — по две на каждую лампу.
5. Вся проводка должна быть надежно затянута хомутами, а лишние провода аккуратно скручены в кольцо.
6. Хорошо бы закрепить сам блок, прикрепив его на герметик или липкую ленту к стационарной детали, которая не должна быть под напряжением.

При покупке балласта для ксено-освещения машины в комплект входит инструкция, в которой прочерчена понятная схема правильного подключения.

Можно ориентироваться на неё, чтобы не допустить ошибок при установке нового блока розжига.

Соблюдение техники безопасности

Нужно понимать, что блок работает от электричества, в нем имеется умножитель напряжения, который может быть спрятан внутри корпуса.

По этой причине есть риски ударов тока. Даже чтобы проверить тестером исправность детали, не подключенной к источнику питания автомобиля, требуются меры предосторожности.

Перед включением балласта следует учесть советы по технике безопасности:

1. Включение и запуск блока проводят только тогда, когда он присоединен к лампе. Иначе постоянно будет срабатывать контроллер, защищающий от ударов тока человека, если «выкручена» лампа. А в таком положении, когда сработал контроллёр, блок не будет работать.
2. Блок должен лежать на сухой и непроводящей ток поверхности. Можно его вложить на прорезиненную перчатку или резиновый коврик.
3. Нельзя прибор размещать рядом с теми предметами или веществами, которые легко воспламеняются от искры. Особенно это касается аэрозолей, газовых баллончиков и прочего.
4. Включенный прибор голыми руками нельзя трогать. Чтобы исключить случай удара от высоковольтного тока (30-35 кВ), надо надевать резиновые (или тканевые прорезиненные) перчатки. Перчатки и руки не должны быть при этом мокрыми или промасленными.
5. После того, как блок запустился, он должен немного остыть. Поэтому его выключаются на 2-3 минуты сразу после запуска.
6. Для жидкой гидроизоляции микросхемы подходит именно парафин, а не его аналоги. Потому что силикон трудно извлекать, если понадобится открыть короб блока еще раз. К тому же состав химических веществ в силиконе или близкой к нему гидроизоляции, отрицательно влияет при нагреве элементов микросхемы на их контакты.
7. После «промывки» деталей и микросхемы спиртовым раствором нужно дать всему высохнуть, прежде чем проверять исправность, подключая к электротоку.

Отремонтировать ксеноновый блок розжига не представляется чем-то затруднительным, если во всем хорошо разобраться с самого начала.

Перед тем, как решить ремонтировать блок, нужно сначала провести полную его диагностику, определить все причины выхода из строя специальными контрольно-измерительными приборами.

Можно использовать штатную инструкцию подключения, чтобы ориентироваться на нее. Она поможет как при проверке неисправностей, так и при установке отремонтированного (или нового) блока розжига ксеноновых ламп.

Как поставить ксенон в задний ход, показано в статье: ксенон в задний ход.

Как проверить блок розжига ксенона в домашних условиях, смотрите на странице.

Про ксенон в Москве, узнайте из этой информации.

Видео: не работает блок розжига

В современных автомобилях используется не менее современное осветительное оборудование, к примеру ксеноновое.

Оно работает на основе газа, которым заполнена лампа, размещаемая в фарах, а когда через него с помощью электродов проходит электрический ток, газ разгорается и обеспечивает освещение.

Собственно, задачу разжигания лампы выполняет специальный блок, который обязательно нужен в системе и обеспечивает полноценную работу, поскольку без него включить освещение дороги не получится.

Поэтому необходимо разобраться, что это такое блок розжига ксенона в 2023 году, поскольку это довольно важный технический элемент системы освещения в целом.

Главные сведения

Система ксенонового освещения достаточно сложная и состоит из немного других частей, чем стандартное освещение других видов.

Несмотря на то, что главным элементом остается наполненная ксеноном колба, есть не менее важные технические устройства, основным из которых является блок розжига.

Он бывает различных мощностей, которые совмещаются с определенными лампами, но конкретный выбор зависит от потребностей водителя и ожидаемой яркости приборов.

В основном забота о блоке розжига наступает тогда, когда автомобилист хочет поменять штатный свет, который светит плохо и не оправдывает ожиданий водителя.

Таким образом, он должен понимать, какие для этого устройства понадобятся, и какую конкретную мощность следует подобрать для обеспечения максимальной работоспособности.

Сам блок розжига, заставляющий лампы работать, сложен технически, и состоит также из множества устройств, которые все вместе обеспечивают должный результат.

Первоначальные данные

Для обеспечения работы автомобильного освещения блок розжига просто необходим, ведь только он может выдать напряжение в 25 тысяч Вольт, необходимое для розжига лампы, но делает он это на пару секунд, а далее просто поддерживает стабильное напряжение в 80 вольт.

Но пиковая стартовая подача энергии должна сопрягаться с высоким уровнем безопасности, и разработчики блоков розжига предусмотрели все возможные варианты, и даже если вынуть лампочку в процессе работы, блок это распознает и не будет повторять попытку розжига, чтобы не нанести вреда пользователю.

Техника безопасности перед включением

Начинать процедуру включения блока розжига необходимо только тогда, когда лампа к нему подключена.

Причем сам блок кладется на поверхности с не проводящим электричество покрытием, а также как можно дальше от предметов, которые могут легко загореться.

Ни в коем случае нельзя трогать блок руками при начале работы, поскольку напряжение в нем в момент розжига составляет от 20 до 30 тысяч Вольт, а это может нанести человеку смертельный вред, хотя по показателю мощности это и похоже на воздействие электрошокера.

Если водитель работает с монтажом блока, то перед началом работ следует отключить аккумулятор, чтобы не было возможного ложного срабатывания блока, который и может нанести ущерб.

Необходимо предусмотреть изоляцию всех проводов и проверить места соединений, чтобы провода надежно подходили к полюсам питания.

Нужно подобрать лампу к конкретному блоку розжига, чтобы они совпадали по мощности, иначе эти два прибора могут быть некорректны между собой.

Законодательная база

В законодательной базе не оговаривается какие именно приборы должны применяться и каких характеристик, но при этом очень важно понимать, что в некотором смысле ограничено само использование ксенонового света.

Так подобное освещение может применяться только тогда, когда для этого предназначены штатные фары, или же человек провел законное переоборудование, о чем имеет отметку в технических документах. Такие нормы установлены Правилами эксплуатации транспортных средств.

Когда ксеноновое оборудование установлено в автомобиль незаконно или лампочка попросту встроена в непредназначенную для этого фару, то начинают действовать нормы Кодекса об административных правонарушениях Российской Федерации.

В его статье 12.5, части 3 указано, что если человек допустил ненадлежащую эксплуатацию автомобиля в части технического оборудования, то к нему могут быть применены определенные санкции, которые заключаются в запрете управлять автомобилем на срок от 6 месяцев до года, но конкретный период зависит от обстоятельств.

Особенности устройства

Чтобы понимать, как работает ксеноновый блок розжига, необходимо понимать особенности его выбора, средней стоимости имеющегося ассортимента, а также самые распространенные проблемы и поломки, которые вполне встречаются в таких приборах.

Сам блок розжига состоит из двух контуров — низковольтного, который обеспечивает постоянную работу лампы и высоковольтного, обеспечивающего качественное зажигание самой лампы.

По конструкции же блоки бывают моноблочными и имеющими раздельный блок, причем моноблочный вариант располагается в одном корпусе, а раздельные разбиты по контурам и размещены в отдельных коробках.

Фото: схема ксеноновой лампы

Как правильно его выбрать

Для выбора качественного устройства нужно определить, какая оптика с ксеноном стоит в автомобиле — штатная или универсальная.

Штатная предусматривает наличие ксенона в заводской версии машины, а универсальная — его добавление в случае необходимости при эксплуатации.

Играет роль и размер блоков, ведь есть стандартные, которые подойдут для больших машин и тех, у которых имеется большое пространство под капотом, а есть и слим-версии, которые отлично подойдут для малогабаритных машин, пространство в которых ограничено.

Далее следует ориентироваться на основные параметры, к примеру цену и производителя, а также качество, заключающееся в технических характеристиках и пройденной государственной сертификации.

Не последнюю роль сыграет наличие гарантии на прибор, а также сам тип. Кроме того, есть также вариант выбора по бренду и его раскрученность, от которых во многом зависит стоимость прибора.

И конечно, в любом случае необходимо ориентироваться на совместимость с конкретной моделью автомобиля и оптикой, ведь не все ксеноновые устройства подходят по этому параметру, поэтому вопрос, какой лучше блок розжига ксенона достаточно субъективен.

Принцип работы (схема)

Как уже упоминалось, блок розжига разделен на низковольтный и высоковольтный контуры, которые выполняют разные задачи.

В низковольтной схеме основным является генератор из микросхемы, который превращает низкое напряжение в переменное.

Далее оно переходит в усилитель и высоковольтный трансформатор, и на конденсаторе образуется напряжение около 500 В.

Только после этого ток переходит на высоковольтное оборудование, где также есть высокочастотный трансформатор и конденсатор. Именно на этом этапе происходит превращение тока и его усиление.

Низковольтный контур также имеет в себе схему управления питанием ламп, вступающую в работу после процесса розжига, при этом высоковольтный контур попросту не задействован.

Она регулирует работу лампочки, обеспечивая постоянное напряжение в 80 В. В низковольтном контуре находится защита от замыканий, изменения полярности подключения лампочек и неправильной диагностики.

Где посмотреть номер и серию водительского удостоверения смотрите в статье: номер водительского удостоверения.

Интересует вопрос, как выглядят права международного образца, читайте здесь.

Если возникают неисправности или предпринимается попытка доступа в высоковольтную систему, то защита сработает и блок целиком отключится, чтобы во-первых — не был нанесен вред человеку, а во-вторых — чтобы высокие показатели напряжения не спровоцировали поломку другого оборудования.

Как осуществляется проверка без лампы

Чтобы проверить работоспособность блока без лампы, придется иметь необходимое оборудование для проверки, иначе задумка не увенчается успехом.

Автомобилисты говорят, что можно проверить блок розжига на предмет выработки искры, подключив обычную свечу зажигания, а также использовать энергосберегающую лампу или лампу дневного света.

Для этого нужно вынуть плату и подключить концы спиралей лампы с разных концов, это будет ответом на вопрос, как проверить блок розжига ксенона в домашних условиях.

Если она будет светиться, то блок исправен и проблема в самой лампочке. Но все же более удобным вариантом будет проверка подменной лампой, которая будет заведомо исправной и может показать, живой ли блок розжига.

Сколько стоит (цена)

Блоки розжига могут отличаться по цене в зависимости от бренда, страны и уровня качества.

Таким образом, самые недорогие блоки, которые присутствуют в ассортименте, обойдутся примерно в 600 рублей, но ожидать от них долгой работы или эксплуатации без сбоев не стоит, поскольку обычно по такой цене можно приобрести некачественный прибор.

Если есть возможность, можно приобрести продукцию недорогих корейских брендов, например Sho-me, блок розжига от которого будет стоить от 1000 рублей, но и его качество оценивается как хорошее.

Чем дороже блок розжига, тем выше качество и срок эксплуатации у него будут.

Но и среди недорогих брендов тоже есть качественные товары, поэтому для выбора оптимального лучше обратиться к специалистам, которые смогут подобрать или посоветовать качественные блоки розжига, работающие как дорогие образцы.

Видео: как работает КСЕНОН

Какие могут быть причины неисправности

Вне зависимости от типа и цены, любые блоки розжига могут выходить из строя. Причины этому могут быть разные, но есть некоторые, самые часто встречающиеся, о которых просто необходимо знать.

Так, у блока может пропасть герметичность и внутрь при этом попадает грязь, влага и прочие посторонние частицы.

Поэтому, если лампа начала мерцать или мигать, или даже не загорается, то следует аккуратно вскрыть блок и проверить внутреннее устройство.

Если внутри есть ржавчина или прочие отклонения, то дело как раз в герметичности и потребуется замена блока.

Блок может попросту потерять сигнал от контроллера, если тот перегорел и не работает.

Еще одной неполадкой будет потеря тока через умножитель или обмотку, что приводит к мерцанию или отключению лампочек, причем характерна она именно для недорогих универсальных блоков.

И наконец, могут быть разные проблемы с транзистором, что может произойти со всеми типами блоков.

Способы восстановления работоспособности своими руками (ремонт)

Если водитель имеет навыки работы с электроникой, он может попробовать самостоятельно починить блок.

На первом этапе следует поменять микросхему, далее заменить транзистор, третий этап предусматривает перепаивание контактов и на последнем меняется резистор.

Эти шаги должны помочь привести прибор в чувство и дать ему новую жизнь. Только следует отметить, что если в него попала вода, он сгорел, или же испортился контроллер, то отремонтировать розжиг будет нельзя, и остается только поменять его на новый.

Но всегда лучше обратиться в сервис и спросить, что можно сделать. Проверка автомобиля на угон? Там смогут точно определить, что именно вышло из строя и исправить то, что в данный момент не функционирует как положено.

Кроме того, желательно предпринять меры по предотвращению поломки. Так, следует размещать блоки в удалении от греющихся частей, в местах, где они не смогут подвергнуться влиянию влаги или пыли.

Нельзя удлинять проводку, а после ее подключения нужно проверить целостность соединения и силу крепления.

Чтобы избежать ошибок в работе, нужно выбрать для универсальных ламп — только универсальные лампы, что касается и штатных, а если розжиг имеет однозначное внешнее повреждение, то его нельзя эксплуатировать дальше, следует только произвести замену.

Где посмотреть кем выдано водительское удостоверение на старых правах

Можно ли установить биксенон своими руками, читайте здесь.

Что лучше поставить ксенон или светодиоды в ближний свет, смотрите здесь.

Блок розжига ксенона выполняет важную функцию, прежде всего разжигая лампу с газом, а впоследствии поддерживая ее горение на оптимальном уровне напряжения.

Это достаточно сложное техническое устройство, которое сделано из множества дополнительных частей, которые могут выйти из строя.

Если это произошло, не стоит производить ремонт самостоятельно, лучше обратиться в сервисный центр, где неполадку смогут продиагностировать и провести качественный ремонт в кратчайшие сроки.

Если же вовремя не починить устройство, есть риск выхода из строя всей системы в целом, а это будет означать, что на восстановление работы потребуется много средств.

Такое явление, когда в автотранспортное средство устанавливаются производителями штатные ксеноновые светильники, сейчас не является чем-то криминальным или необычным.

Яркое освещение дороги удобно не только для водителя управляющего автомобилем с ксеноном, но теперь оно комфортно и тем, кто едет навстречу.

Такие фары легко можно отрегулировать на автоматическое переключение интенсивности свечения. Существует несколько разновидностей этих блоков розжига, которые рассмотрим вместе с ценами и рекомендациями, как подключать такое устройство.

Что это такое и как выглядит

Блоком розжига ксеноновых фар (балластом) называют — специализированное оборудование, обеспечивающее газовые светильники в машине необходимым разрядом для свечения, поддерживающие нормальное свечение в колбе, а также защищающее от различных неисправностей систему освещения (например, от короткого замыкания), при некорректном с нею обращении.

О принципе работы блока розжига ксенона узнайте из этой информации.

Видео: Блок розжига. Выбираем самый яркий #1
